美国Olympus奥林巴斯A391S-SU水浸探头
水浸探头是一种单晶纵波探头，带有一个在声学特性上与水相配的1/4波长的层。这种探头是为使超声波在部分或全部浸在水中的被测工件中传播而特别设计的。
大直径外壳
• 大直径晶片增加了近场长度，可以得到较长的聚焦长度。
• 较大的直径可增加扫查步进距离。
• 对于富有挑战性的应用，还备有低频、大直径晶片的探头
美国Olympus奥林巴斯A391S-SU水浸探头
产品应用
• 自动扫查。
• 在线厚度测量。
• 高速探测管道、棒材、管件、平板及其它类似部件中的缺陷。
• 基于渡越时间和波幅的成像功能。
• 穿透检测。
• 材料分析及声速测量。
使用注意事项：探头浸于水中的时间不能超过8小时。探头需要有16小时的干燥时间，以保证其使用寿命。
美国Olympus奥林巴斯A391S-SU水浸探头
产品优势
• 水浸技术提供了一种均匀耦合的方法。
• 四分之一波长的匹配层加强了声能的输出。
• 防腐蚀的303不锈钢外壳带有镀铬黄铜制连接器。
• 专利射频屏蔽功能可以提高关键性应用的信噪比特性。

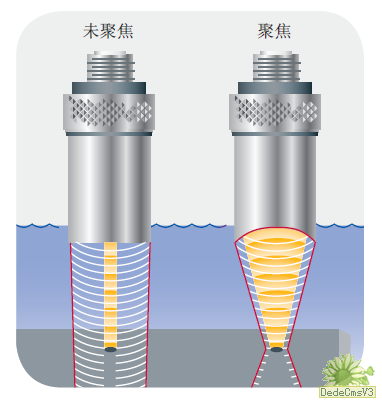

• 除了笔刷式探头的所有水浸探头都可进行球面（点）聚焦或柱面（线）聚焦。
• 用户定制的聚焦长度可根据用户需求聚焦声束，以提高检测小反射体的灵敏度。
美国Olympus奥林巴斯A391S-SU水浸探头

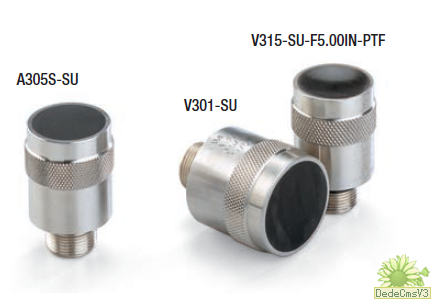

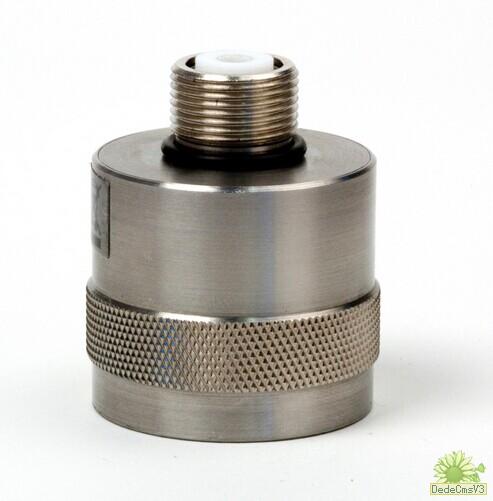

产品实物图（仅供参考）
美国Olympus奥林巴斯A391S-SU水浸探头
产品详细信息
Immersion Transducer, 0.5 MHz, 1.125 in. Element Diameter, Large Diameter Case Style, Straight UHF Connector Includes Test Form Certificate
Large Diameter Case
- Large element diameters increase near field length allowing for longer focal lengths
- Larger diameters can increase scanning index
- Low frequency, large element diameter designs available for challenging applications
Transducer Dimensions (in inches)
| Nominal Element Size |
(A) |
(B) |
(C) |
| 1.50 |
1.75 |
1.81 |
1.50 |
| 1.125 |
1.38 |
1.44 |
1.25 |
| 1.00 |
1.25 |
1.31 |
1.25 |
| 0.75 |
1.00 |
1.06 |
1.25 |
Transducer Configurator
*Please select a specific focus between min max.
**If a focus is required, select a focal length between min max
|
