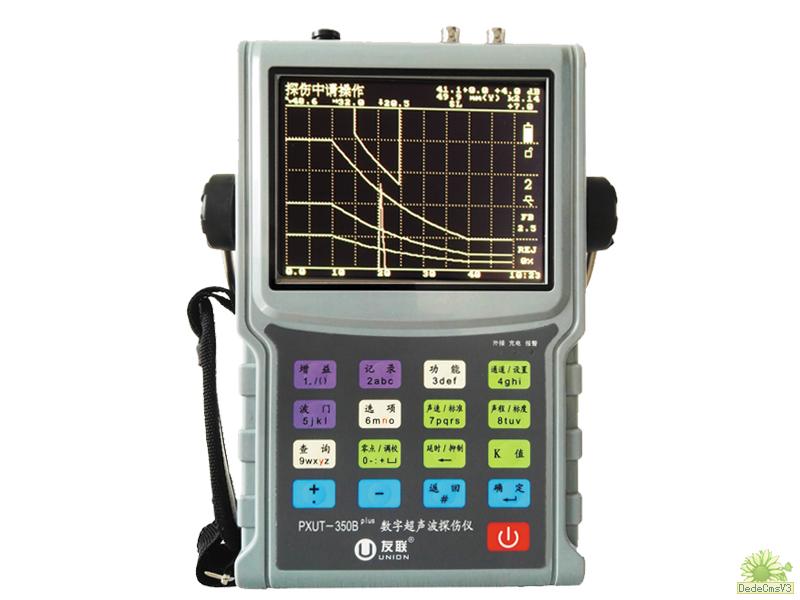

PXUT-350Bplus型全数字智能超声波探伤仪
PXUT-350Bplus型全数字智能超声波探伤仪，采用新型超大屏幕高亮度EL显示器，仪器造型优美，体积小巧，屏幕超大，强光下无需遮 光能清晰显示，仪器功能强劲，性能稳定，操作简便，是一款先进的笔记本式超声波探伤仪。
功能特点：
●采用新型大屏幕高亮度显示屏，强光下无需使用遮光罩。
●日历时钟，仪器自动记录工作日期和时间,可自由测定仪器和探头性能（含曲面探头），仪器自动校验，可测量材料声速和材料厚度。
●10个独立探伤通道(可扩展)，多种探伤工艺和标准自动生成，可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。
●独特的增益自动调节和峰值自动搜索，使探伤既快捷又准确。
●DAC、AVG曲线自动生成并能分段制作，取样点不受限制，可进行补偿与修正。DAC曲线随增益自动浮动,随声程自动扩展,可指定回波的距离波幅补偿。
●缺陷回波参数（距离、水平、垂直、波幅、dB当量、孔径值）实时显示。
●具有峰值记忆、回波包络、波形冻结、焊缝图示等强大功能。
●可利用端点衍射波实现缺陷裂纹的自动测高。
●进波和失波报警，门位、门宽、门高连续可调。
●具有曲面修正、门内展宽功能。
●具有B-扫描功能，可显示工件缺陷形状。
●高可靠数据保护确保存储数据不丢失，仪器可直接打印探伤报告。
●数据处理能力强，可按日期、工件编号和序号进行检索和处理，可与计算机实现数据通讯和数据管理。
●低功耗设计，可连续工作8小时以上。低电压工作报警和自动保护关机。
●可外接U盘，实时连续记录动态波形。
指标参数：
|
项目
|
指标
|
项目
|
指标
|
|
频带宽度
|
0.4～15.0MHz
|
增益范围
|
110dB
0.1,1.0,2.0,6.0步进
|
|
采样频率
|
150MHz（硬件实时采样）
|
探头类型
|
单晶、双晶、穿透
|
|
水平线性
|
≤0.1%
|
闸 门
|
进波门（直方门、DAC门）、失波门
|
|
垂直线性
|
≤3%
|
显像器
|
5.6”高亮显示屏
|
|
分辨力
|
≥30dB
|
工作温度
|
-20℃～50℃
|
|
动态范围
|
≥32dB
|
工作时间
|
≥8小时
|
|
灵敏度余量
|
≥65dB（200mm—Φ2平底孔，2.5PΦ20）
|
电 源
|
16VDC，220VAC
|
|
检测范围
|
0~6000mm（钢中纵波）
|
外形尺寸（mm）
|
245（高）×150（宽）×43（厚）
|
|
声程位移
|
0~5800mm（钢中纵波）
|
整机重量
|
1.4Kg（带电池）
|
|
